Što biste trebali znati o sjedalima za građevinsku opremu?

Sjedilo za rukovatelja u teškim strojevima nije dodatak udobnosti. To je komponenta kritična za sigurnost, koja utječe na produktivnost i izravno utječe na zdravlje operatera, preciznost upravljanja strojem i dugoročno zadržavanje radne snage. Sjela za građevinsku opremu mora apsorbirati kontinuiranu vibraciju cijelog tijela, podržavati produženo trajanje promjene i preživjeti teške vanjske uvjete — a sve to u skladu s međunarodnim ergonomskim i sigurnosnim standardima. Za voditelje nabave, operatere voznih parkova i dobavljače OEM-a, jasno razumijevanje inženjeringa sjedala je ključno za donošenje opravdanih odluka o nabavi.

Zašto je projektiranje sjedalo važno u teškoj opremi

Rukovatelji bagerima, utovarivačima na kotačima, buldožerima i motornim grejderima obično sjede 8 do 12 sati po smjeni. Tijekom tog vremena izloženi su vibracijama cijelog tijela (WBV) koje su se prenosile preko šasije i sjedala. Produljena izloženost WBV-u izravno je povezana s poremećajima lumbalne kralježnice, umorom i smanjenim vremenom reakcija. Inženjerska kvaliteta sjedala za građevinske strojeve određuje koliko vibracija dopire do tijela operatera i koliko učinkovito sjedalo kompenzira posturalnu napetost.

Izloženost vibracijama i standardi ISO 2631

ISO 2631-1 definira metodu za mjerenje i procjenu ljudske izloženosti utjecajima cijelog tijela. Standardna zona uspostavljanja opreza sa zdravstvenim uputama počevši od dnevne vrijednosti izloženosti vibracijama A(8) od 0,5 m/s2. Europska Direktiva 2002/44/EC postavlja akcijsku vrijednost od 0,5 m/s2 i graničnu vrijednost izloženosti od 1,15 m/s2 za 8-satni radni dan. Prijenosna vibracija sjedala kvantificirala se njegovom vrijednošću prijenosa efektivne amplitude sjedala (SEAT). SEAT vrijednost ispod 1,0 znači da sjedalo smanjuje vibracije u odnosu na pod. Visokokvalitetna ovjesna sjedala za teške strojeve obično postižu SEAT vrijednosti između 0,6 i 0,85 u frekvencijskom rasponu od 1–10 Hz koji je najrelevantniji za opterećenje kralježnice.

Osnovne komponente sjedala građevinskih strojeva

A potpuno navedeno sjedalo građevinskih strojeva integrira više funkcionalnih podsustava. Svaki podsustav doprinosi zaštiti operatera, prilagodljivosti i trajnosti. Glavne komponente uključuju:

• Mehanizam ovjesa: Primarni sustav izolacije vibracija. Mehanički škarasti, zračni ili hibridni sustavi izoliraju sjedalo od vibracija na razini poda. Duljina hoda obično se kreće od 80 mm do 120 mm.
• Sjedilo i pjena za naslon: Poliuretanska pjena visoke gustoće (gustoća 45–60 kg/m3) pruža početnu udobnost i raspodjelu pritiska. Kvaliteta pjene određuje dugotrajnu otpornost na zamor.
• Materijal pokrova: Presvlake od vinila, tkanine ili kože odabiru se na temelju klimatskih, higijenskih zahtjeva i otpornosti na habanje. Vinil je standardan za vanjsku i mokru okolinu.
• Podešavanje klizača naprijed-natrag: Operateru omogućuje optimizaciju dohvata kontrole. Standardni raspon hoda je 150 mm do 200 mm s koracima zaključavanja od 25 mm.
• Podešavanje visine: Mehaničko ili pneumatsko podešavanje visine omogućuje operaterima različitog stasa. Tipični raspon je 60 mm do 100 mm okomitog hoda.
• Lumbalna podrška: Podesivi lumbalni sustavi, mehanički ili pneumatski, održavaju prirodnu lordotičnu krivulju lumbalne kralježnice tijekom produženog rada.
• Nasloni za ruke: Fiksni, sklopivi ili podesivi nasloni za ruke smanjuju opterećenje ramena i vrata tijekom upravljanja. Podešavanje visine i kuta naslona za ruke kritični su u kabinama bagera.
• Sigurnosni pojas i montažna ploča: Integrirani uvlačivi trbušni pojas ili pojas u 3 točke zadovoljava ISO 6683 i ROPS/FOPS zahtjeve kabine za sustave zaštite od prevrtanja.

Uspoređeni tipovi sustava ovjesa

Sustav ovjesa najkritičnija je komponenta u svakom sjedalu za tešku opremu. Različite tehnologije ovjesa nude različite kompromise između cijene, prilagodljivosti, raspona izolacije vibracija i zahtjeva za održavanje. Sljedeća tablica uspoređuje tri glavne vrste ovjesa koji se koriste u sjedala građevinske opreme sa sustavom ovjesa konfiguracije.

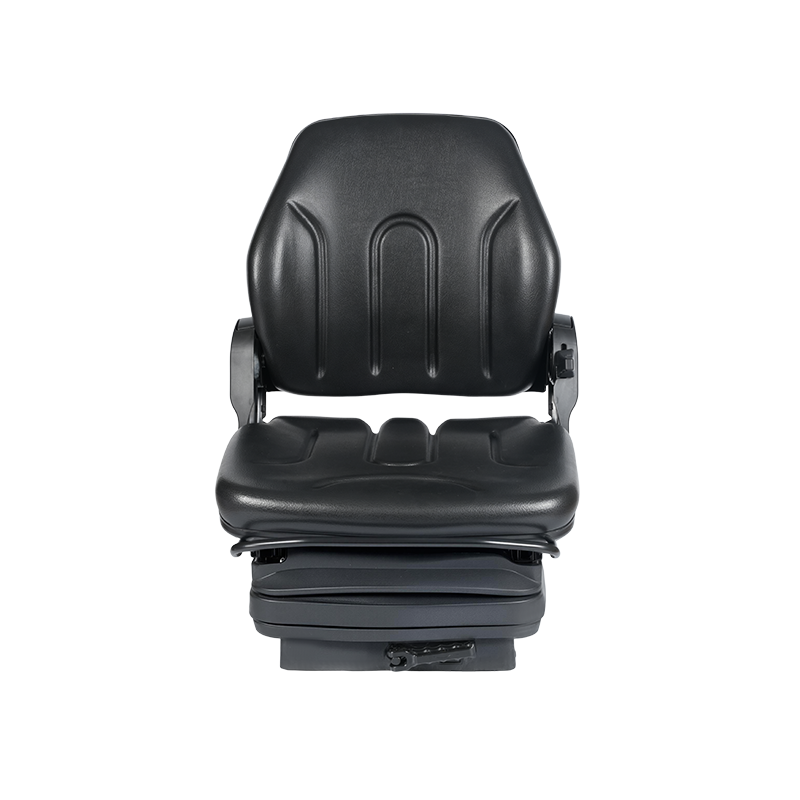

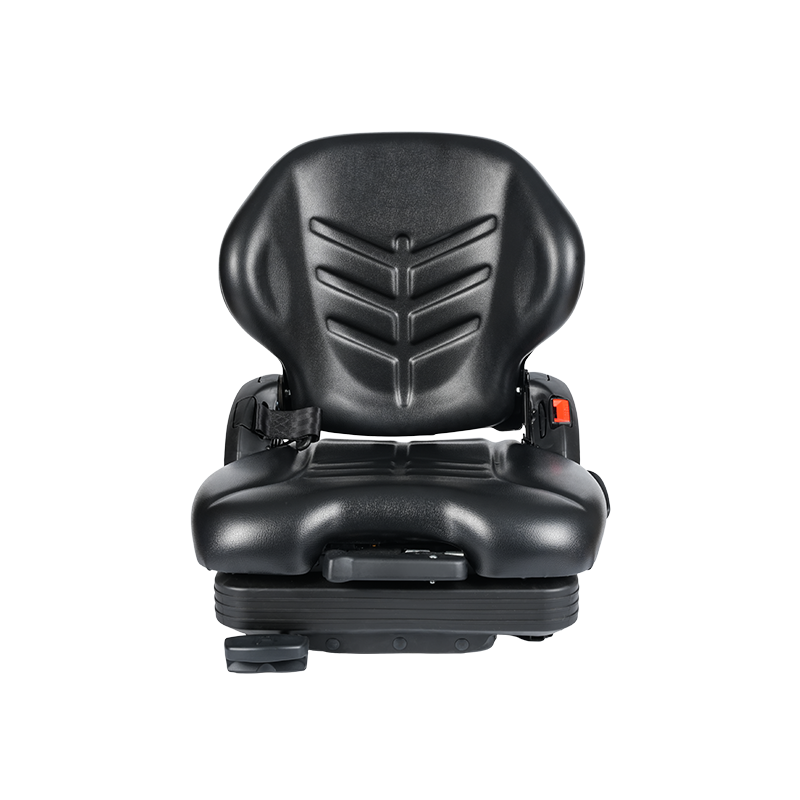

Sjela građevinske opreme sa sustavom ovjesa

Ergonomski dizajn za performanse operatera

Ergonomski inženjering u sjedalima za tešku opremu nadilazi raspon podesivosti. Bavi se interakcijom između geometrije tijela operatera, rasporeda upravljanja određenim strojem i posturalnih zahtjeva radnog zadatka. Loš ergonomski dizajn dovodi do poremećaja mišićno-koštanog sustava, umora operatera i smanjene svijesti o situaciji — što sve povećava rizik od nezgoda.

Ergonomska sjedala za građevinske strojeve za bagere

Ergonomska sjedala za građevinske strojeve za bagere imaju posebne zahtjeve za dizajn koji se razlikuju od sjedala utovarivača na kotačima ili buldožera. Operateri bagera često okreću gornji dio tijela i moraju dohvatiti upravljačke palice postavljene na podesive konzole pričvršćene na strukturu sjedala. To znači da sjedalo mora funkcionirati kao upravljačka platforma, a ne samo površina za sjedenje. Ključni ergonomski parametri za sjedenje bagera uključuju:

• Kut sjedala: Lagani nagib prema naprijed od 3 do 5 stupnjeva smanjuje kut fleksije kuka i smanjuje lumbalnu kompresiju tijekom rotacije gornjeg dijela tijela.
• Kompatibilnost konzole montirane na naslon za ruke: Struktura sjedala mora sadržavati standardizirane točke ugradnje za joystick konzole, obično koristeći DIN ili ISO uzorke vijaka s 4 rupe.
• Raspon nagiba naslona: Minimalni raspon nagiba od 15 do 25 stupnjeva od vertikale omogućuje operaterima da prilagode položaj tijekom pauze bez napuštanja kabine.
• Bočna potpora bedra: Konturirani bočni podupirači sjedala smanjuju klizanje tijekom ciklusa njihanja stroja i poboljšavaju stabilnost stroja.

Podešavanje težine sjedala građevinske opreme: kako to radi

Prilagodba težine je nužna jer su sustavi ovjesa podešeni da rade unutar definiranog raspona opterećenja. Korištenje sjedala izvan predviđenog raspona težine smanjuje učinkovitost izolacije i povećava prijenos vibracija. Većina sjedala za tešku opremu predviđena je za rukovatelje između 50 kg i 130 kg, sa zadanom točkom ovjesa podesivom kako bi se optimizirala izolacija za stvarnu težinu operatera.

Mehanička nasuprot zračnoj prilagodbi težine

Podešavanje težine sjedala građevinske opreme sustavi spadaju u dvije osnovne kategorije. Mehanički sustavi koriste okretni gumb ili polugu za prethodno zatezanje zavojne opruge. Zračni sustavi koriste mjehur pod tlakom koji se podešava pomoću ventila. Tablica u nastavku uspoređuje obje metode prema kriterijima koji su najrelevantniji za odluke o nabavi flote.

Materijali i trajnost

Izbor materijala za komponente sjedala izravno određuje životni vijek u terenskim uvjetima. Okruženje na gradilištu izlaže radnike UV zračenju, blatu, hidrauličnoj tekućini, kiši i ekstremnim temperaturama u rasponu od minus 30 do plus 70 stupnjeva Celzija u globalnim scenarijima primjene.

Vodootporna sjedala za građevinsku opremu za vanjsku upotrebu

Vodootporna sjedala za građevinsku opremu za vanjsku upotrebu zahtijevaju kombinaciju materijala za brtvljenje presvlaka, komponente okvira otpornih na koroziju i geometrije sjedala s drenažom. Sljedeće specifikacije materijala definiraju izdržljivo sjedalo za vanjsku upotrebu:

• Materijal pokrova: Vinil obložen PVC-om s minimalnom debljinom od 0,8 mm i Martindale otpornošću na abraziju od najmanje 50 000 ciklusa. Dodaci UV stabilizatora spleta pucaju površine nakon duljeg izlaganja suncu.
• Pjenasta jezgra: Poliuretanska pjena zatvorenih ćelija u sjedalu otporna je na upijanje vlage. Pjena s otvorenim ćelijama u naslonu je prihvatljiva ako je prekrivena slojem koji štiti od vlage.
• Okvir i baza: Čelični okvir obložen prahom s minimalnom debljinom premaza od 60 mikrona pruža zaštitu od korozije u mokrom i slanom okruženju. Oprema od nehrđajućeg čelika je specifična za pomorsku ili obalnu primjenu.
• Odvodni kanali: Oblikovane drenažne staze u sjedalu omogućuju izlazak vode, a ne skupljanje ispod operatera.

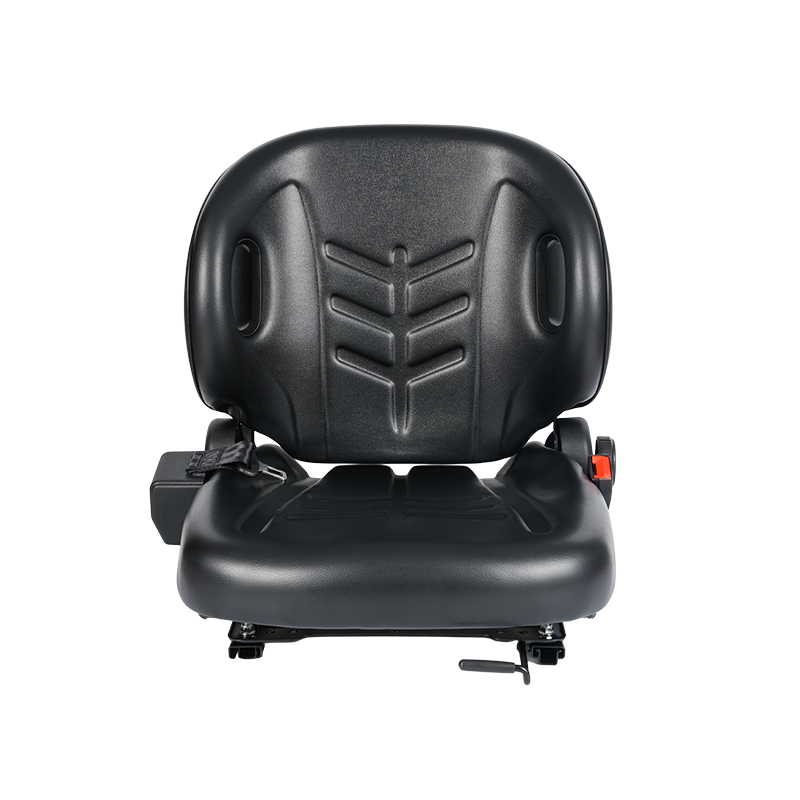

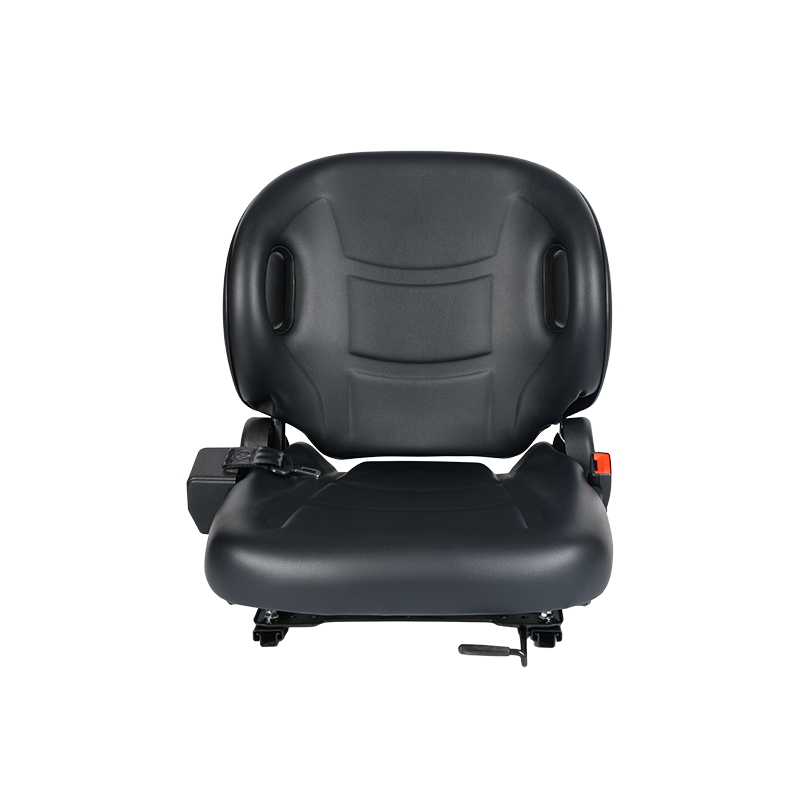

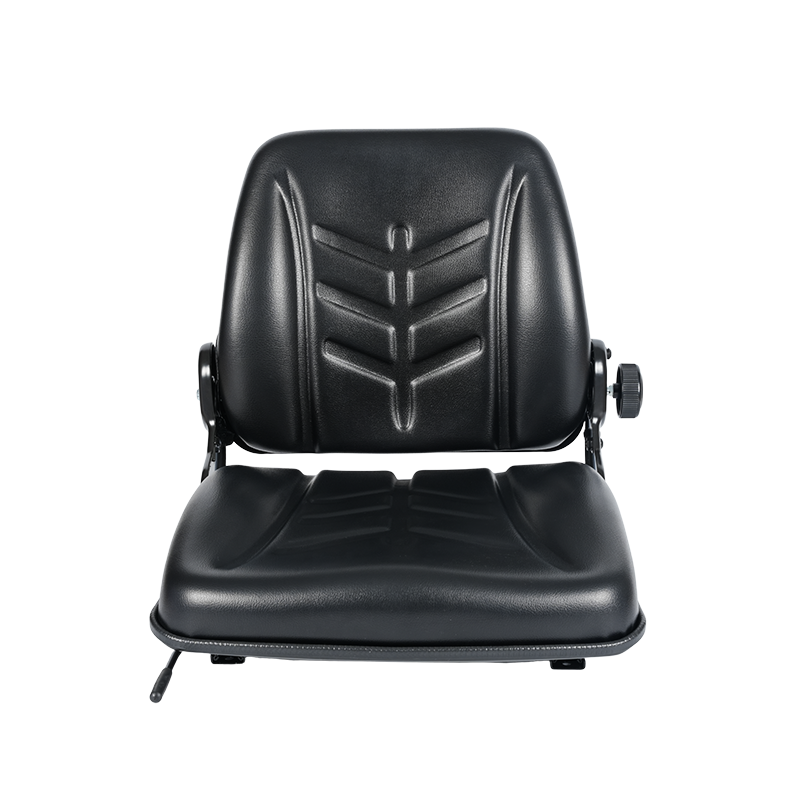

Zamjenska sjedala za građevinske strojeve: Kriteriji za odabir

Zamjenska sjedala za građevinske strojeve mora odgovarati dimenzionalnoj i funkcionalnoj ovojnici specifikacijama proizvođača originalne opreme (OEM). Neispravno postavljanje ugrožava sigurnost rukovatelja i može poništiti jamstvo stroja. Sljedeći kriteriji trebaju upravljati svim nabavama zamjenskih sjedala:

• Kompatibilnost uzorka montaže: Provjerite dimenzije uzorka vijaka (obično uzorci s 4 rupe na razmaku 150 x 150 mm ili 200 x 200 mm) u odnosu na montažnu ploču sjedišta stroja prije naručivanja.
• Hod ovjesa i raspon težine: Potvrdite da hod zamjenskog ovjesa i raspon težine operatera odgovaraju izvornoj specifikaciji kako bi se održala izvedba izolacijskih vibracija.
• Sučelje konzole naslona za ruke: Za bagere i teleskopske utovarivače s integriranim upravljačkim konzolama, potvrdite da zamjensko sjedalo prihvaća postojeći hardver za montažu konzole.
• Standardni sigurnosni pojas: Zamjenska sjedala moraju uključiti sustav sigurnosnih pojaseva certificiran prema ISO 6683 ili ekvivalentnom standardu koji zahtijeva ROPS certifikat stroja.
• Dimenzionalna omotnica: Širina, visina i dubina sjedala moraju odgovarati predviđenim slobodnim zonama kabine. Prevelike zamjene mogu ometati ulaze, izlaze i izlaze iz kabine.

Kontrolni popis B2B nabave

Za upravitelje voznih parkova, OEM timove za nabavu i aftermarket distributere koji nabavljaju velike količine, sljedeće bi se stavke trebale pojaviti u svakom dokumentu sa specifikacijama sjedala ili zahtjevu za ponudu:

• Dokumentacija o sukladnosti sa standardom ISO 7096: Tražite izvješća o ispitivanju koja potvrđuju da zadovoljava ISO 7096 zahtjeve laboratorijskih ispitivanja za odgovarajuću klasu stroja (EM1 do EM9).
• Raspon podešavanja težine i nominalne težine operatera: Potvrdite minimalnu i maksimalnu težinu rukovatelja za koji je ovjes kalibriran.
• Specifikacija materijala poklopca: Tražite popis s podacima o materijalu uključujući otpornost na habanje, ocjenu UV otpornosti i radni raspon temperature.
• Gustoća pjene i ILD (Deformacija opterećenja udubljenja): Navedite minimalnu gustoću pjene (45 kg/m3 za sjedalo) i ILD vrijednost (obično 35–45 N za konstrukcijske sjedalice).
• Uvjeti jamstva: Definirajte minimalno jamstveno razdoblje (obično 12 do 24 mjeseca) i pokrivene načine kvarova, uključujući mehanizam ovjesa, pjenu i integritet poklopca.
• MOQ i vrijeme isporuke: Odredite minimalne količine narudžbe i rokove proizvodnje za standardna kataloška sjedala i prilagođene varijante.
• Dostupnost rezervnih dijelova: Potvrdite dostupnost pojedinačnih zamjenskih komponenti (kompleta ovjesa, kompleta pjene, obloge) za podršku programima održavanja voznog parka.

Često postavljana pitanja

1. Što je ISO standard za ispitivanje sjedala građevinske opreme?

ISO 7096 je primarni međunarodni standard za laboratorijsku procjenu prijenosa prijenosa na cijelo tijelo sjedala za građevinske strojeve . Definira devet ulaznih spektra stroja (EM1 do EM9) koji odgovaraju različitim tipovima strojeva, poput utovarivača na kotačima, nabijača tla i bagera gusjeničara. Svaki spektar simulira profil vibracija tipičan za tu klasu strojeva. Sjedalo mora postići maksimalnu SEAT vrijednost (obično 1,0 ili nižu, ovisno o klasi) kada se testira prema relevantnom ulaznom spektru da bi se smatralo usklađenim. Kupci bi trebali zatražiti izvješća o ispitivanju ISO 7096 od dobavljača sjedala i provjeriti odgovaraju li ispitanici ulazni spektar ciljnog tipa stroja.

2. Koliko često treba mijenjati sjedala građevinske opreme?

Životni vijek ovisi o radnim satima, težini operatera, uvjetima okoline i vrsti ovjesa. Kao opću smjernicu, mehanizme ovjesa treba pregledati svakih 2000 radnih sati i zamijeniti ih kada mjerenja vrijednosti SEAT-a ili fizički pregled otkriju smanjene performanse izolacije. Kompresija pjene koja prelazi 25 posto izvorne debljine pouzdan je pokazatelj da pjena sjedala zahtijeva zamjenu. Pokrivni materijali u vanjskoj primjeni obično zahtijevaju zamjenu svakih 3 do 5 godina zbog UV degradacije i abrazije. Proaktivna zamjena zamjenska sjedala za građevinske strojeve prije kvara smanjuje rizik od ozljeda operatera i izbjegava neplanirane zastoje.

3. Može li univerzalno sjedalo zamijeniti sjedalo specifično za OEM?

Univerzalna naknadno prodajna sjedala mogu zamijeniti OEM sjedala ako se potvrdi da se podudaraju obrazac za montažu, dimenzijska omotnica, specifikacija ovjesa i standardni sigurnosni pojasevi. Mnogi dobavljači naknadnih proizvoda proizvodili su sjedala s podesivim adapterima za montažu koji se prilagođavaju višestrukim uzorcima vijaka. Međutim, sjedala s integriranim upravljačkim konzolama — uobičajena na bagerima — zahtijevaju sučelja za montažu konzole specifične za stroj koji univerzalna sjedala možda ne podržavaju. Uvijek usporedite model stroja, dimenzije kabine i zahtjeve za pričvršćivanje konzole prije navođenja univerzalne zamjene za aplikacije u voznom parku.

4. Koja je razlika između mehaničkog i zračnog sjedala za građevinsku upotrebu?

Sjedilo s mehaničkim ovjesom koristi zavojnu oprugu i sustav prigušivanja za izolaciju vibracija. Ne zahtijeva vanjski izvor energije i dobro je prilagođen strojevima bez dovoda komprimiranog zraka. Sjedalo sa zračnim ovjesom koristi mjehur pod pritiskom kako bi podržao težinu operatera i izolirao vibracije. Omogućuje precizniju prilagodbu težine i općenito postiže niže vrijednosti SEAT-a u cijelom rasponu težine stroja. Zračni sustavi zahtijevaju dovod čistog, suhog komprimiranog zraka od 6 do 8 bara, koji većina modernih građevinskih strojeva osigurava kroz HVAC ili pneumatski krug u kabini. Za nabavu flote, sjedala građevinske opreme sa sustavom ovjesa u zračnoj konfiguraciji poželjni su za primjenu u punom radnom vremenu gdje je primarni cilj smanjenje izloženosti zračenju.

Referenca

• Međunarodna organizacija za standardizaciju. ISO 7096: Strojevi za zemljane radove - Laboratorijska procjena vibracija sjedala operatera . ISO, Ženeva.
• Međunarodna organizacija za standardizaciju. ISO 2631-1: Mehaničke vibracije i udarci — Procjena ljudske izloženosti vibracijama tijela, 1. dio: Opći zahtjevi . ISO, Ženeva.
• Europski parlament i Vijeće. Direktiva 2002/44/EZ o minimalnim zdravstvenim i sigurnosnim zahtjevima u vezi s izloženošću radnika rizicima koji proizlaze iz fizičkih čimbenika (vibracija) . Službeni list Europske unije, 2002. (monografija).
• Međunarodna organizacija za standardizaciju. ISO 6683: Strojevi za zemljane radove - Sigurnosni pojasevi i sidrišta sigurnosnih pojaseva - Zahtjevi za rad i ispitivanja . ISO, Ženeva.
• Griffin, M.J. Priručnik o ljudskim vibracijama . Academic Press, London, 1990.
• Europska agencija za sigurnost i zdravlje na radu. Vibracije cijelog tijela: Izloženost radnika u građevinskom sektoru . EU-OSHA, Bilbao, 2008.
